Come si calcola l'indice di omogeneità?

1. Definizione

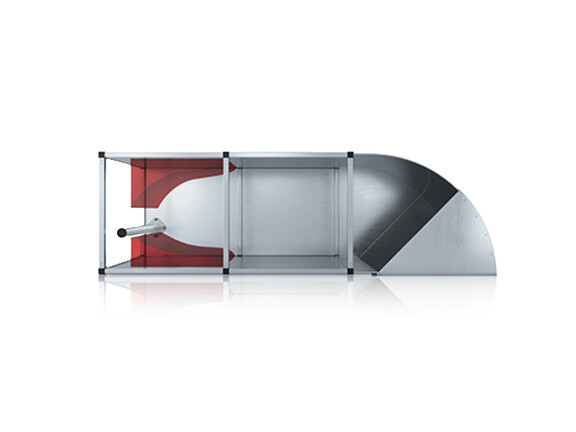

La distribuzione omogenea dell'umidità è essenziale per evitare la formazione di strati di umidità negli elementi costruttivi a valle e consentire cicli di umidificazione brevi.

La valutazione dell'omogeneità dell'iniezione di vapore non presenta alcuna difficoltà una volta compresi i principi fondamentali. Quanto più il vapore viene dosato con precisione e distribuito su un’ampia superficie della sezione d’aria disponibile, tanto migliore è l’iniezione di vapore. Il numero e la disposizione dei distributori di vapore, così come il tipo, il numero e la distribuzione degli ugelli di vapore, svolgono un ruolo determinante.

Conformemente alla norma VDI 6022, parte 1, gli umidificatori a vapore devono essere utilizzati in modo da evitare la formazione di condensazione nei condotti dell’aria. Per questo motivo occorre prestare particolare attenzione affinché la sezione di umidificazione sia sufficientemente dimensionata e l’umidità sia distribuita in modo omogeneo su tutta la sezione del condotto d'aria.

L’indice di omogeneità è particolarmente indicato per valutare in modo rapido e chiaro la distribuzione omogenea del vapore nelle griglie di distribuzione del vapore.

HINX = (A_Aria * n_DV * n_DA * n_UGELLI / m_VAPORE

2. Esempio

La distribuzione omogenea dell'umidità è essenziale per evitare la formazione di strati di umidità negli elementi costruttivi a valle e consentire cicli di umidificazione brevi.

Sistema 1: Esco DR73-A5.10-8 (con 20 ugelli per distributore e un’uscita vapore su entrambi i lati)

Portata di vapore:	100 kg/h
Sezione trasversale dell'aria:	4 m²
Numero di ugelli:	100 pz.

HINX = (4 * 5 * 2 * 100) / 100 = 40

Sistema 2: Tipo alternativo (2 rampe e 90 ugelli con uscita vapore su un solo lato)

Portata di vapore:	100 kg/h
Sezione trasversale dell'aria:	4 m²
Numero di ugelli:	100 pz.

HINX = (4 * 2 * 1 * 90) / 100 = 7,2
